Comment choisir une pompe de puits ?


Pompe de puit et forage

C'est simple, il suffit de suivre les étapes. Pour déterminer la puissance d'une pompe immergée de puits ou de forage ou d'une pompe de surface (voir également toutes les pompes en vente), il est nécessaire de connaitre la Hauteur Manométrique Totale (HMT) ainsi que le débit que l'on souhaite obtenir au robinet en m3/h (Q).
Dans d'autres termes, on considère que la pompe immergée ou de surface installée doit fournir une certaine pression appelée aussi Hauteur Manométrique Totale pour amener l'eau d'un point à un autre. Cette pression dépend des conditions d'aspiration et de refoulement. C'est ce que nous allons vous détailler ci-dessous. Si vous souhaitez que nous vous calculions Gratuitement le dimensionnement de votre pompe, nous vous répondrons avec plaisir : demande d'étude


Détermination de la hauteur manométrique totale (HMT)

La HMT est la pression totale que doit fournir une pompe. Elle est exprimée en mètres ou mètres de colonne d’eau, en bars ou en kg/cm². La hauteur manométrique totale est calculée suivant l'équation suivante.

H.M.T = (Ha + Hr + Pc) + Pu

• Ha pour hauteur d'aspiration : correspond à la hauteur entre la surface de l'eau et l'axe de la pompe. Dans le cas d'une pompe immergée de puits ou de forage, Ha = 0
• Hr pour hauteur de refoulement : correspond à la hauteur entre l'axe de la pompe et le point le plus haut de refoulement (par exemple le robinet le plus haut).
• Pc : il s'agit des pertes de charges moyennes dans les canalisations qui sont fonction de la section et de la nature de la canalisation (pertes de charges linéaires) mais également fonction du nombre et du type de raccords (coudes, tés, jonctions) présents le long de la canalisation ; on les appelle communément les " pertes de charge singulières.
• Pu : c'est la pression utile souhaitée à l'ouverture du robinet. On la choisit en moyenne aux alentours de 2,5 bars, soit 25m de pression.

Les pertes de charges

Ces pertes de charge sont dues aux frottements de l'eau dans le tuyau qui sont causés par des obstacles tels que coudes, courbures, vannes, etc. présents le long de la conduite. Ces obstacles freinent le passage de l'eau et réduisent donc les performances de la pompe. Il est donc primordial de tenir compte de tous ces facteurs pour décider du dimensionnement d'une pompe, notamment si l'on souhaite installer un système d'irrigation complexe. On tiendra compte également de la pression exercée par la colonne d'eau. Plus la hauteur de refoulement ou d'aspiration est grande, plus le débit en sortie diminue. De même, plus une section de tuyau sera petite, plus il y aura de perte de charge. C'est pour des raisons économiques, lorsque l'on a de grandes longueurs de canalisations et donc la présence de pertes de charges cumulées, que l'on privilégie les grandes sections de tuyau au départ de la canalisation. Pour des installations de petites tailles et relativement simples, on évalue les pertes de charges égales à 0.1 x longueur (m) de canalisation. Pour des puits et des forages de faibles profondeurs (moins de 10 m), on utilise généralement des section de canalisation de 32 mm de diamètre (1 pouce). Sur un forage profond, on utilise principalement des sections de 40 ou 50 mm de diamètre pour la remontée, puis des sections de 40 ou 32 mm pour la partie extérieure de l'installation. Cela évite de sur-dimensionner les pompes pour les profondeurs importantes tout en permettant de conserver la pression pour l'installation d'arrosage, sans trop l'utiliser pour remonter l'eau. Les pertes de charges, singulières ou linéaires, se déterminent par calcul ou à l'aide d'abaques ou graphiques. Dans certains cas complexes, il sera nécessaire de consulter un spécialiste hydraulique qui calculera la puissance idéale pour votre pompe et dimensionnera dans le même temps les canalisations de manière à optimiser les performances de l'installation.

Pompe récupérer l'eau de pluie


Exemple de calcul :

Les données :

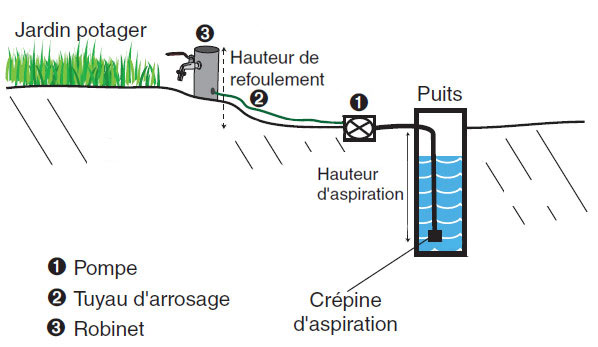

Le puits a une profondeur totale de 5 m. Le niveau de l'eau se trouve à 3 m en dessous de la surface du sol. On souhaite un débit en sortie de 2 m3/h avec une pression utile (Pu) de 2,5 bars (2,5 bars = 25 m de hauteur d'eau). La pompe sera placée à l'extérieur. La crépine d'aspiration (aspiration) sera placée à 0,15 m du fond du puits considérant que le fond du puits est à 5m de profondeur par rapport à la pompe. Il y aura 4 mètre de dénivelé au refoulement entre la pompe et le jardin potager.
Choisir une pompe immergée
On recommande pour des puits peu profonds, un tuyau de section 1" (26/34). Les pertes de charge dans le tuyau sont évaluées à 100 mm (0,1 m) par mètre de tuyau.

Hauteur d'aspiration (Ha) : 3 m
Longueur du tuyau à l'aspiration (La) : 5 – 0,15 + 1 = 5,75 m
Hauteur de refoulement (Hr) : 4 m
Longueur du tuyau au refoulement (Lr) : 35 m
Hauteur manométrique à l'aspiration (HMA) = Ha + Pa (pertes de charge à l'aspiration) = 3 m + (0,1 x 5,75 m) = 3,6 m
Hauteur manométrique de refoulement (HMR) = Hr + pertes de charge au refoulement + Pu (pression utile) = 4 m + (0,1 x 35) + 25 = 32,5 m
Hauteur manométrique totale (HMT) = HMA + HMR

3,6 m + 32,5 m = 36,1 m

Il faut donc une pompe délivrant un débit de 2,5 m3/h pour une hauteur manométrique totale (HMT) de 36,1 m.C.E.


Sélection de la pompe

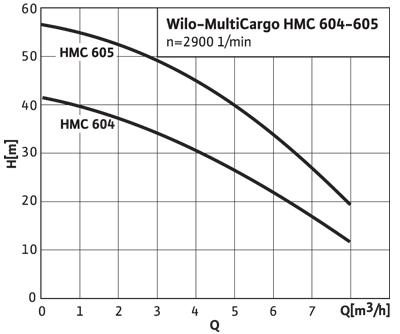

Sur la documentation de chaque pompe (à demander au revendeur), il y a un graphique HMT / Débit (m3/h) sur lequel est représenté la courbe de performance de la pompe (ou courbe caractéristique).

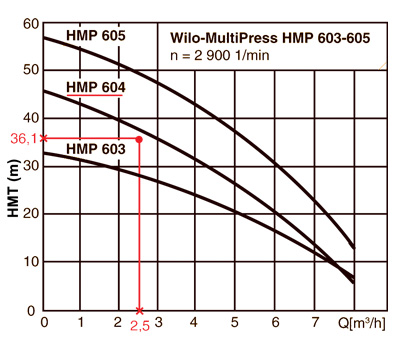

On choisit une pompe avec sa courbe et reporte donc la HMT calculée précédemment et le débit souhaité. Pour que la pompe soit bien adaptée à votre installation, il faut que ce point soit situé juste en dessous de la courbe. Si en revanche le point se situe au dessus de la courbe, les performances de la pompe seront trop faibles par rapport aux caractéristiques de l'installation et de vos besoins.
Dans notre cas, la pompe la plus adaptée sera celle qui porte la référence HMP 604.

Prix et modèles de pompes immergées de puits : www.aquaboutique.fr
Prix et modèles de pompes immergées de forage : www.aquaboutique.fr
